『手軽な全自動散水グランド編』茨城県ばらきサッカークラブ碁石沢グランドスプリンクラーの導入事例


三光産業株式会社のスプリンクラー選定士・浅野です。



今回ご紹介するのは、民間のサッカークラブのグラウンドです。



タイマーと埋込み式のスプリンクラーを組み合わせた基本的な施工をご案内しますね。

スプリンクラーを制御するには、タイマーと電磁弁という弁が必要になります。



スプリンクラーを5台設置するからと一度に5台駆動させるには大量の水量が一度に必要になってしまいます。



それでは配管やポンプが巨大なものになってしまい現実的ではありません。



そこで一台、一台、順繰りに動かすような仕組みを作ります。

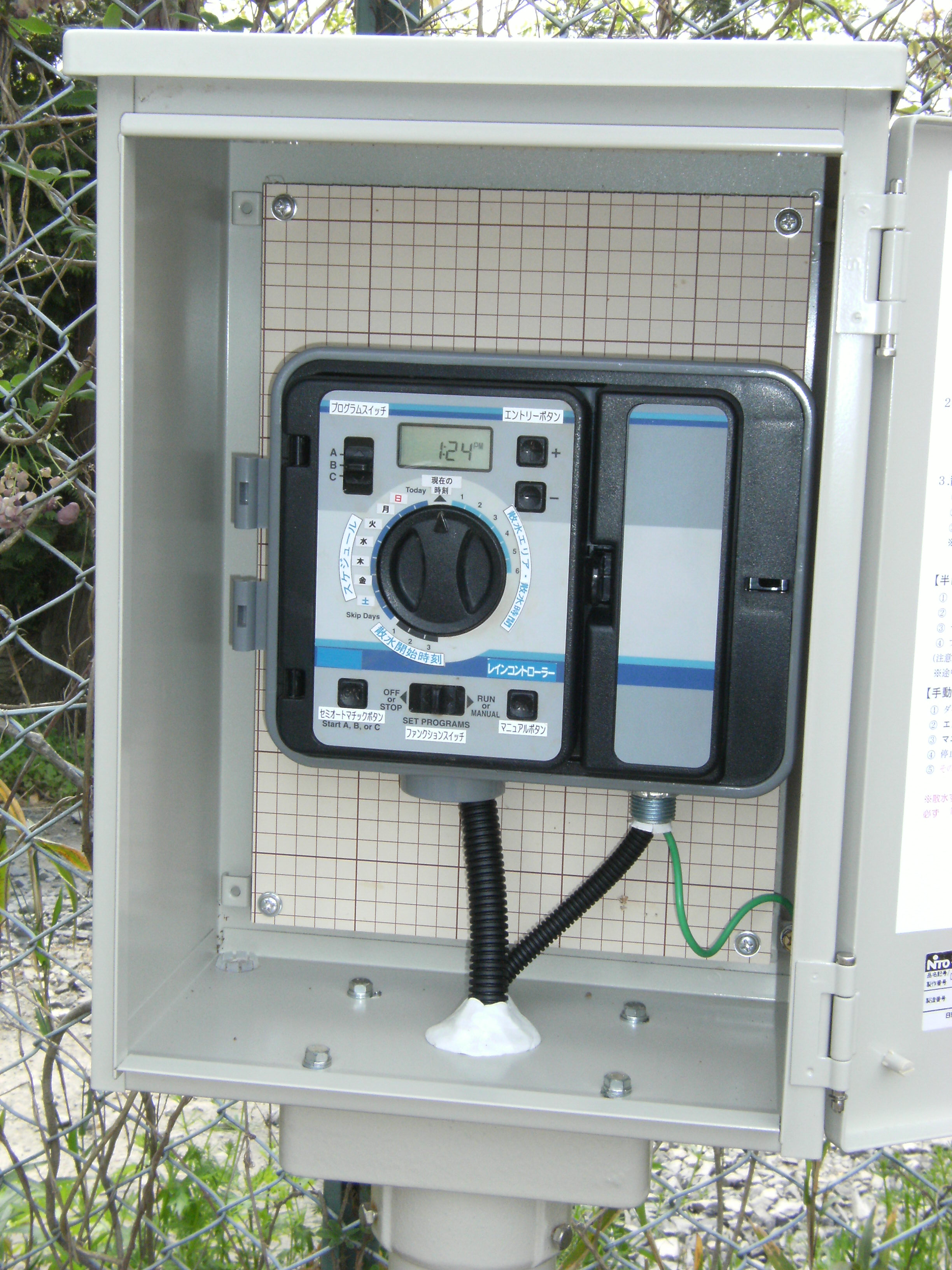

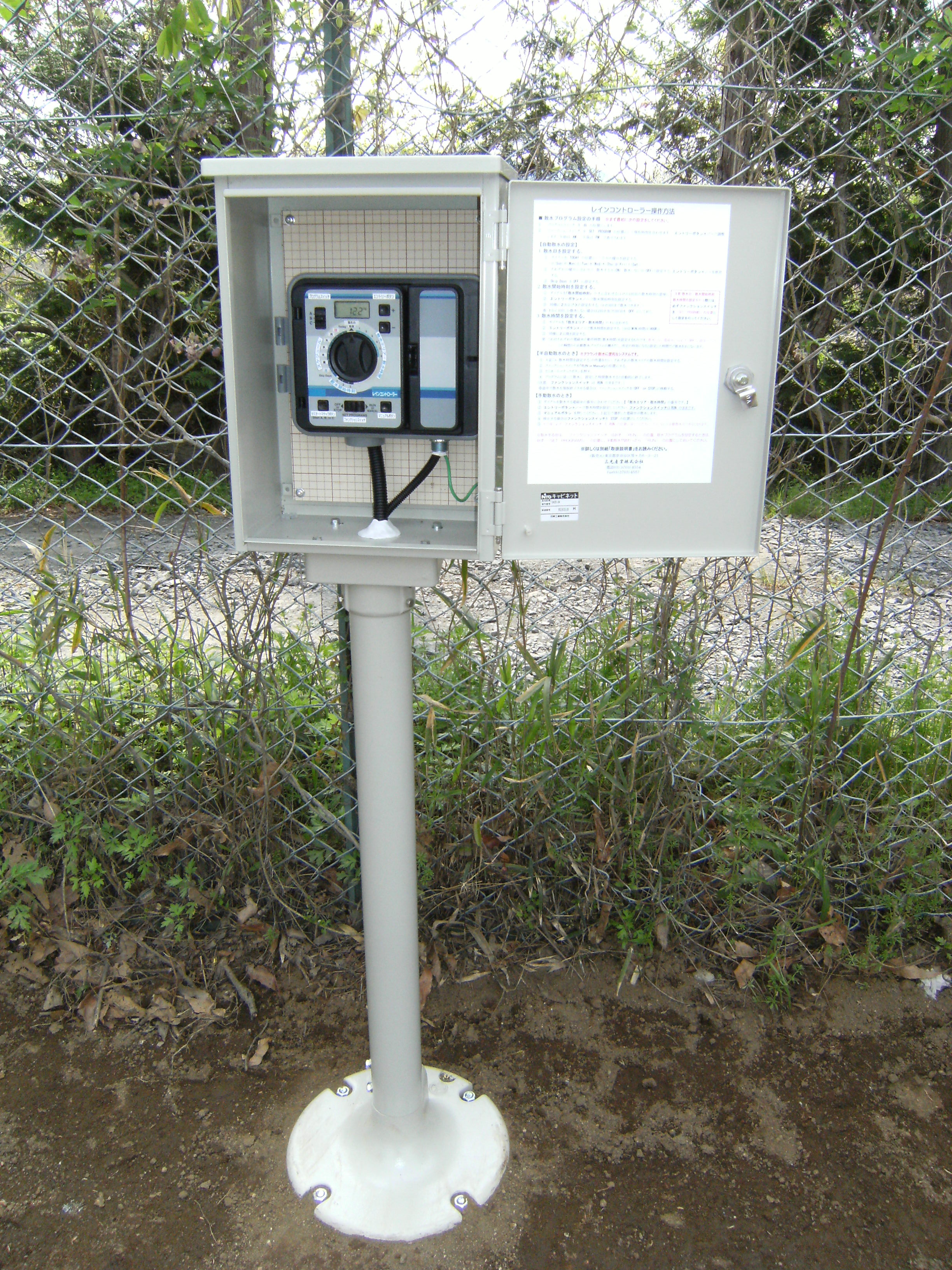

まずこちらがタイマーです。



「レインコントローラー」と命名しています。

dscf0058 dscf0064
この機種は1台毎に作動させるリレー散水が可能なタイマーです。

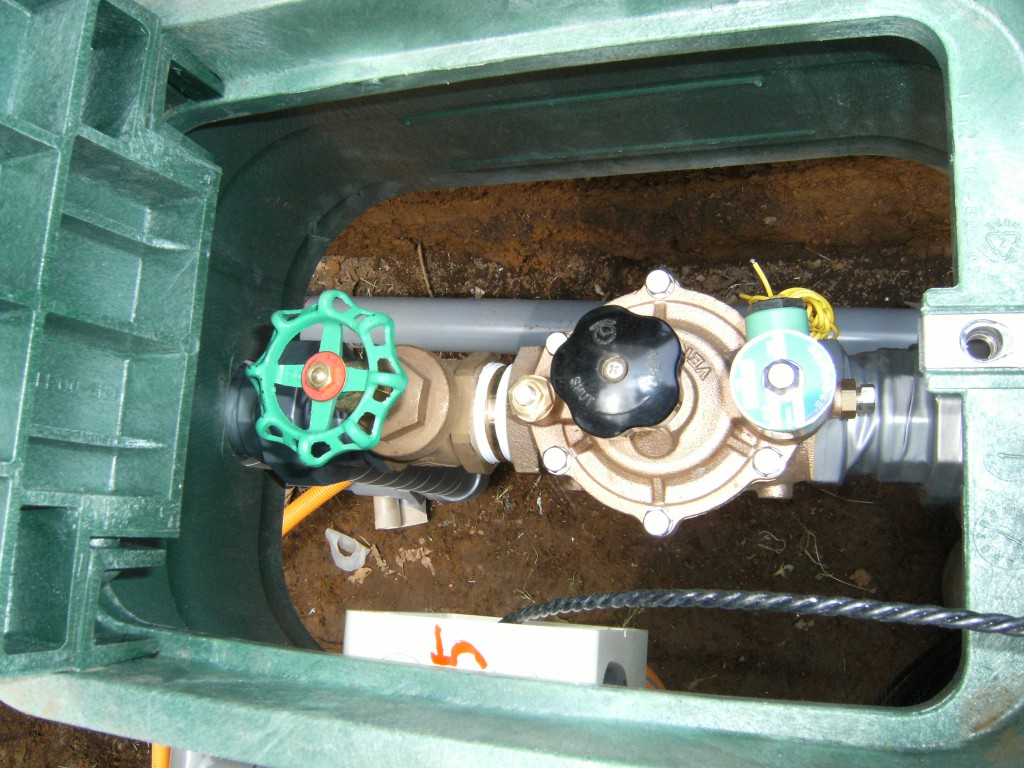

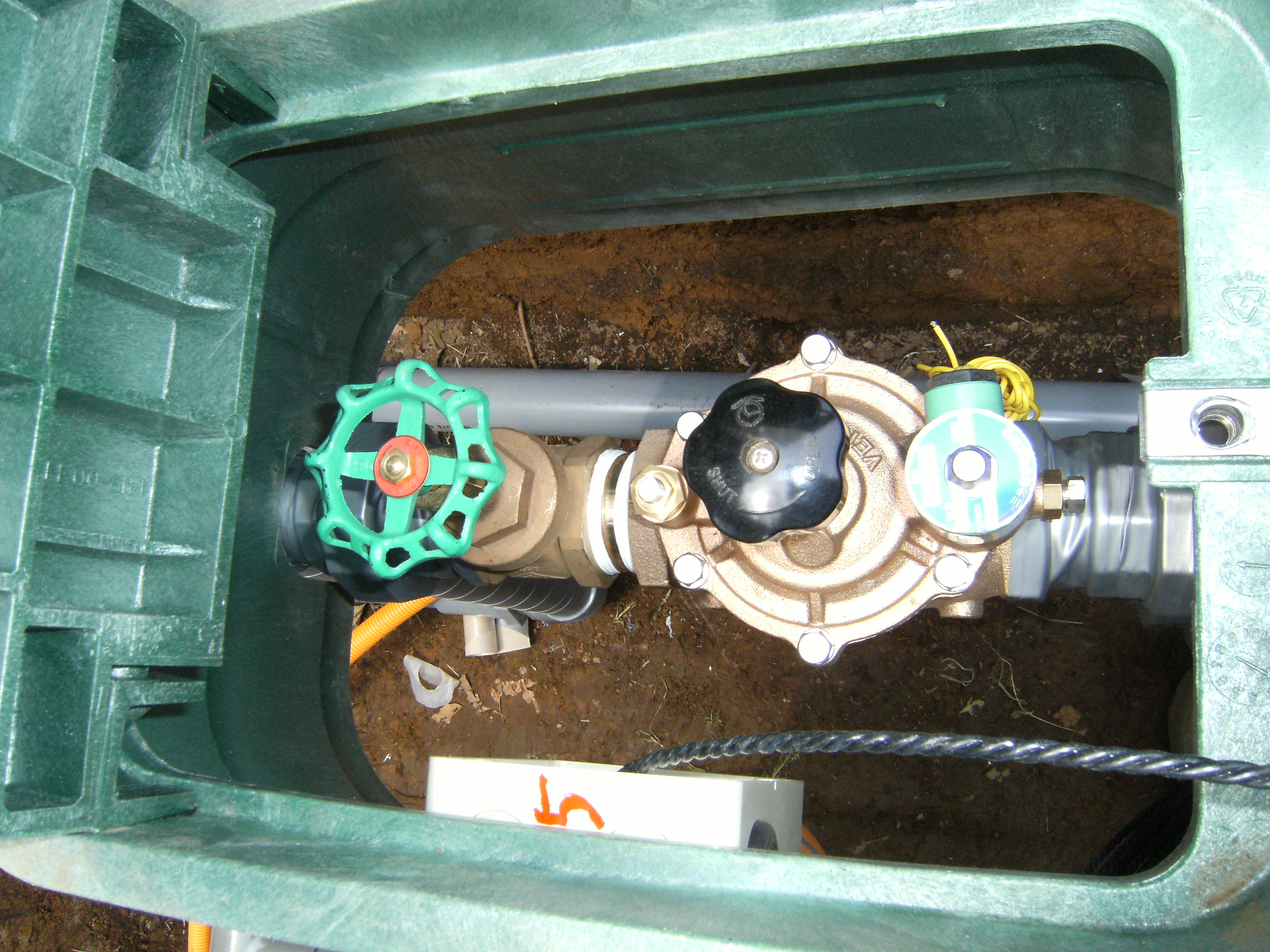

そしてこちらが電磁弁。

dscf0046

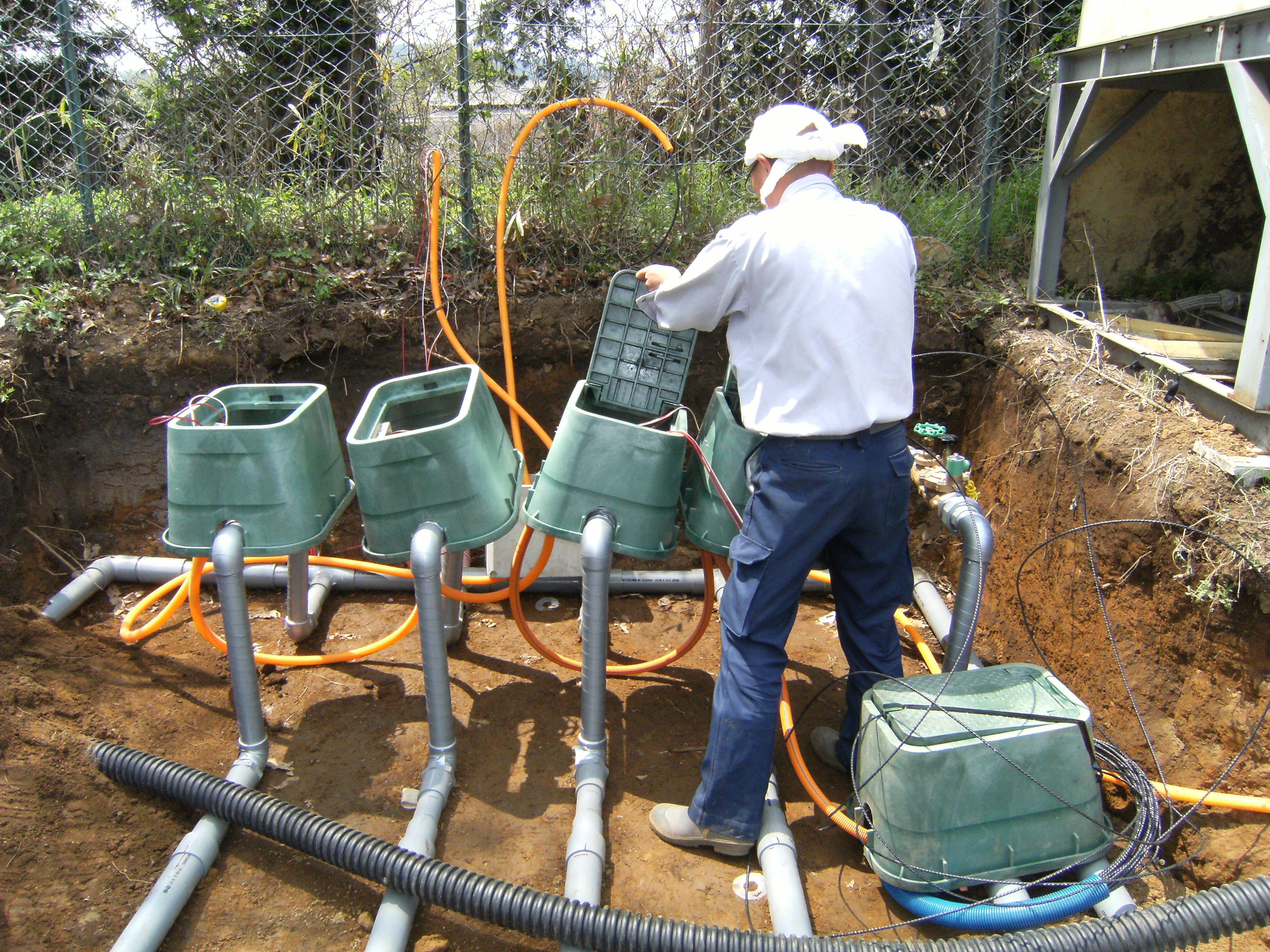

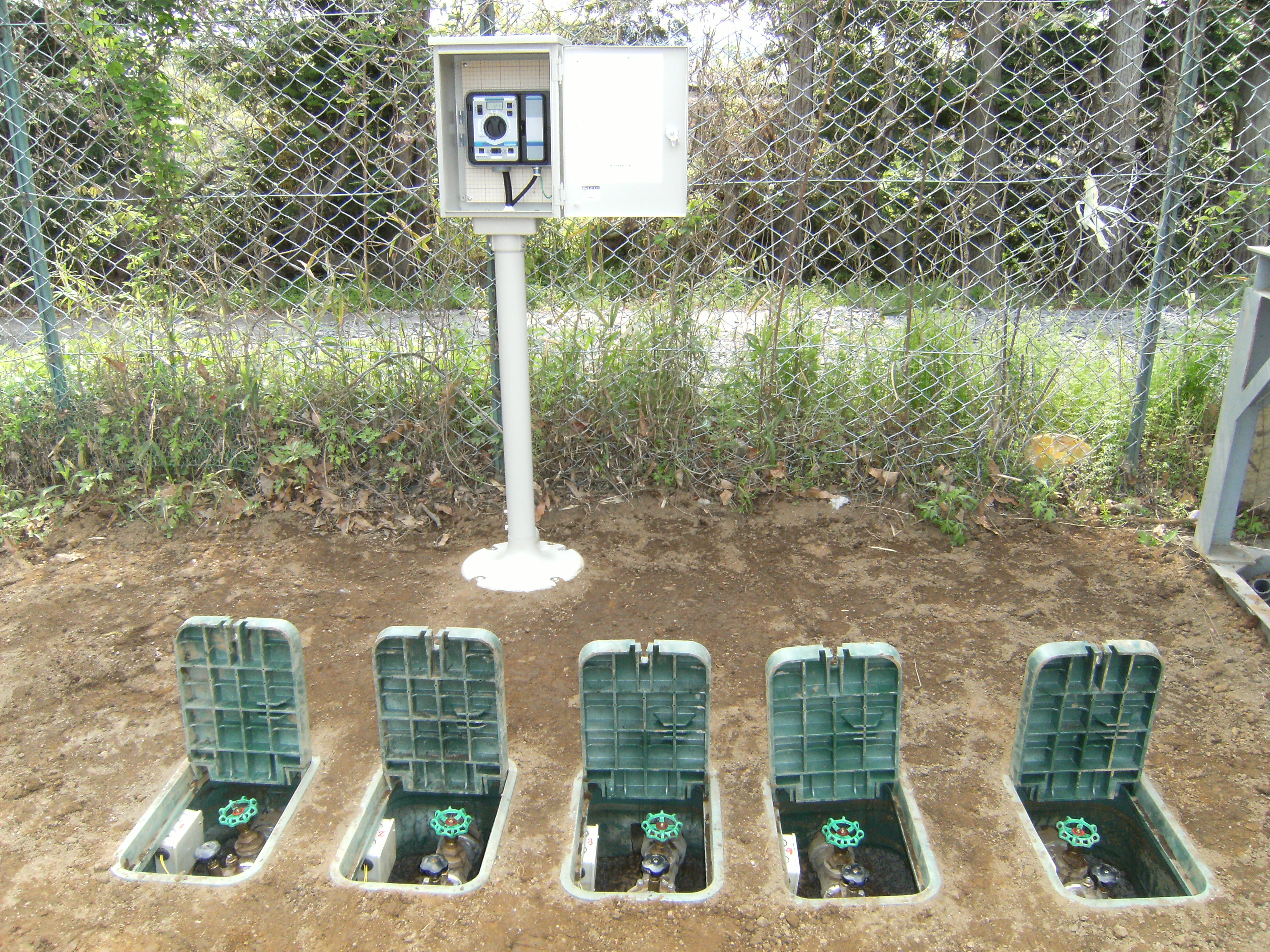

ずらっとならんでいますが、この電磁弁がタイマーの信号をキャッチして開閉します。

dscf0055dscf0048

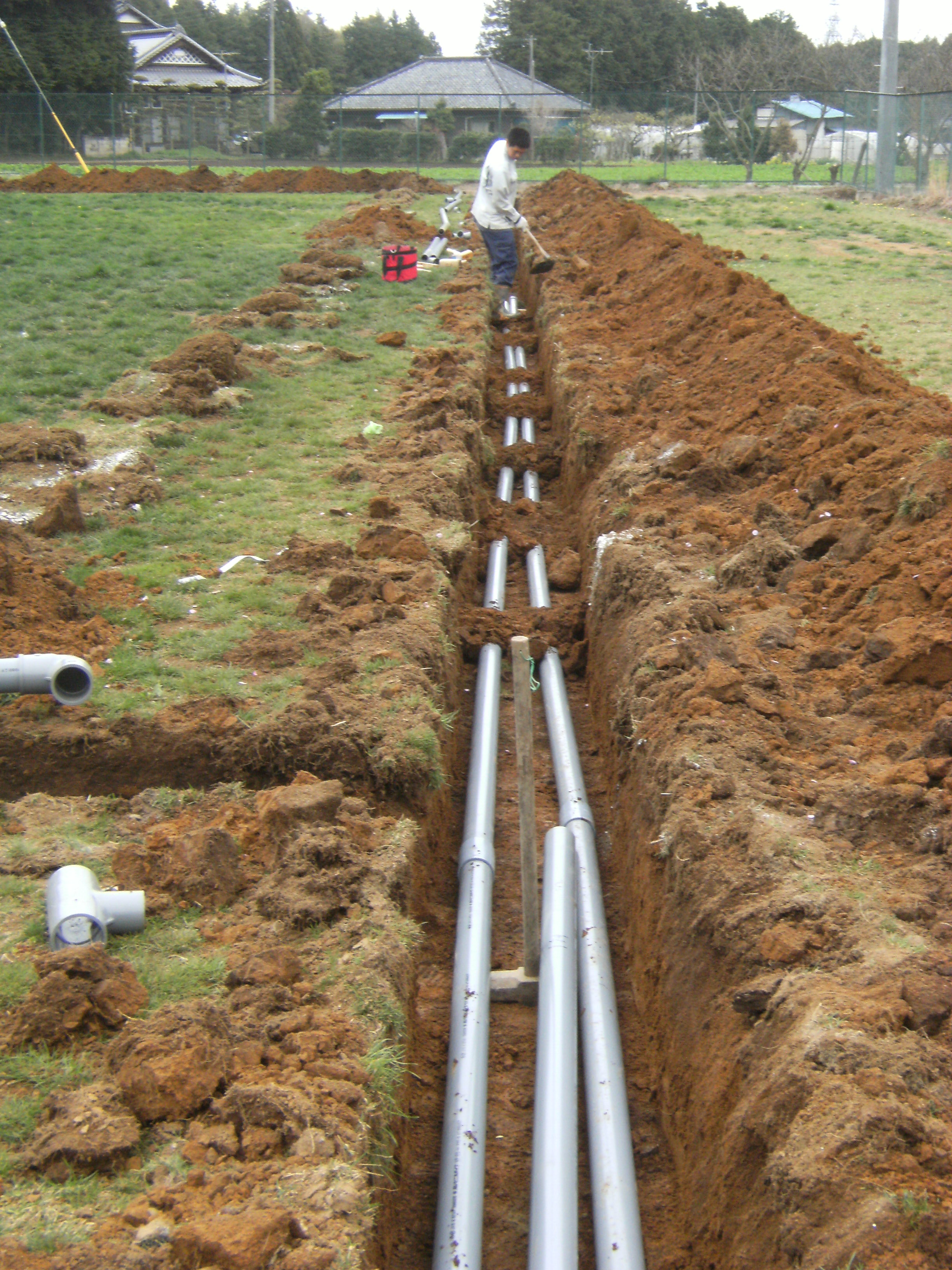

こちらが配管の様子。



塩ビ管を使って配管します。

dscf0035

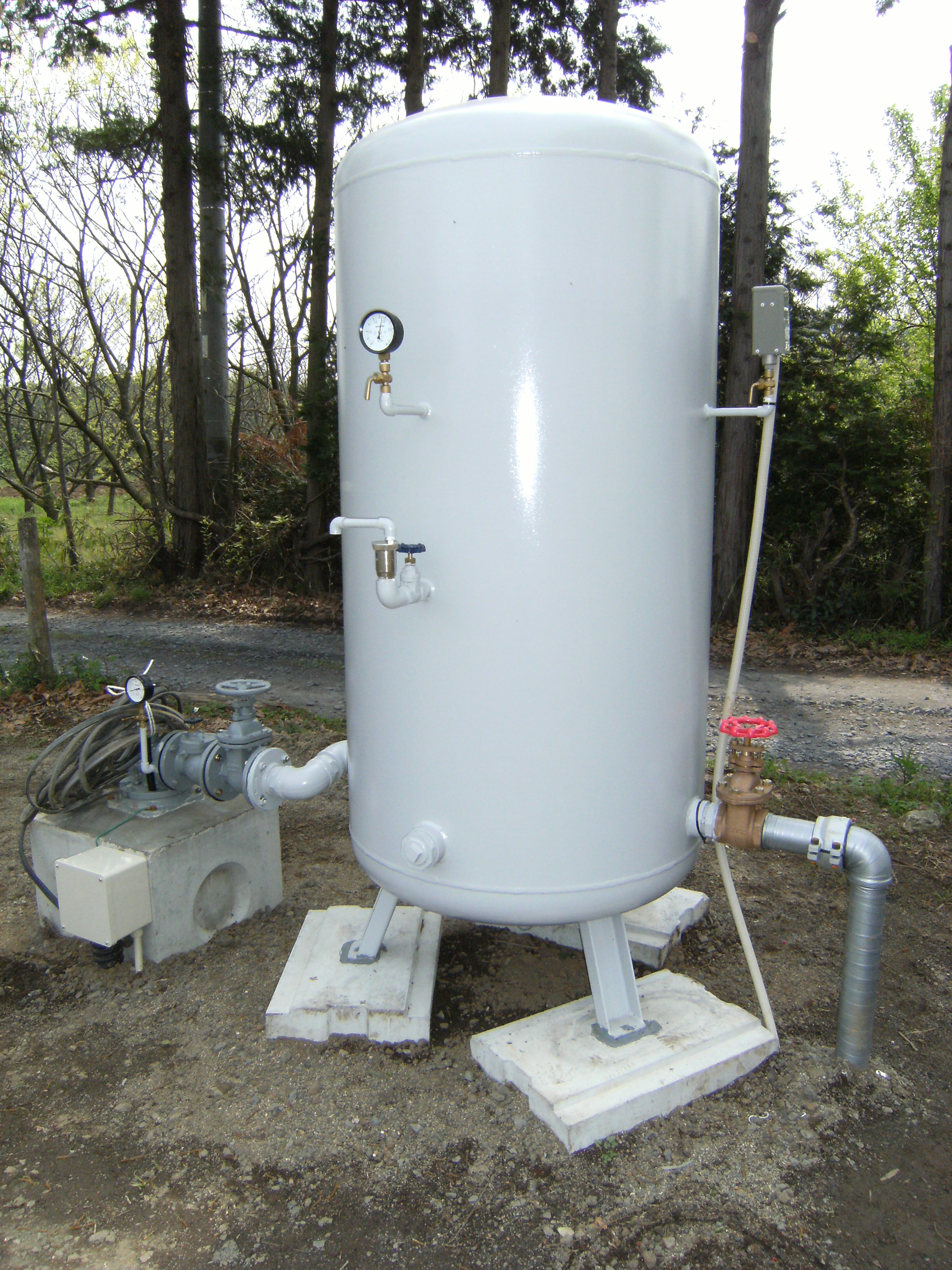

こちらがポンプです。



ポンプは定圧作動方式のものを選んでください。

dscf0067

配管の中の圧力を感知し、自動で作動するタイプです。



簡単に説明すると、水道のようにバルブを開けると自動的に水が流れるような仕組みになったものです。

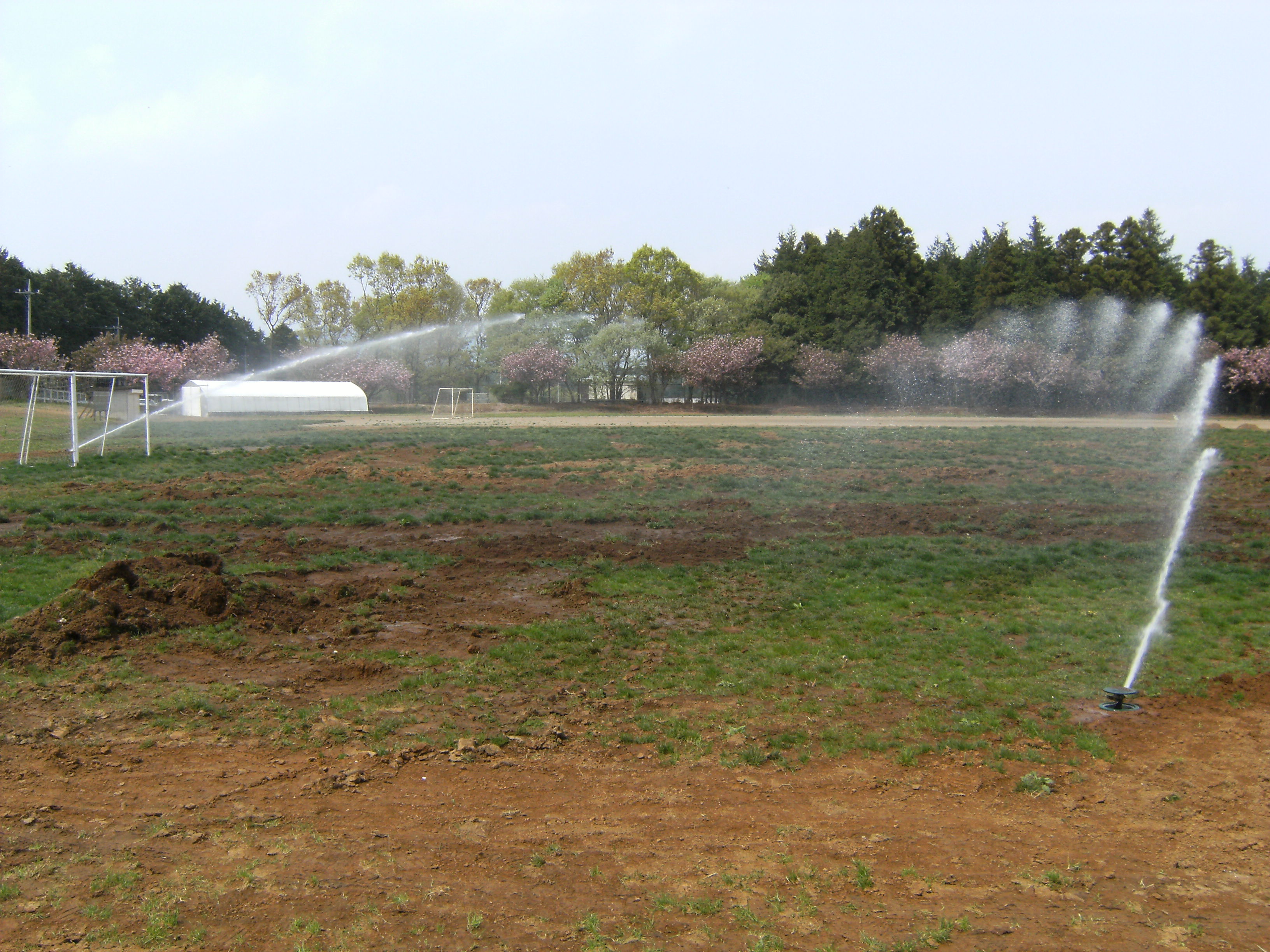

そしてこのようにスプリンクラーで散水です!



きれいに水が飛ぶので人気があります。

dscf0094dscf0086dscf0111

グランドの散水器を選定する場合、

広さに対して、スプリンクラーの配置と機種を選定します。



お気軽にご相談くださいね。

参考:

レインコントローラー600型
散水用電磁弁
バルブボックス
ポップアップスプリンクラーLVZR22

お読みいただいてありがとうございます。



販売促進部 統括部長:浅野善之
