グランドの散水スプリンクラーの仕組み


三光産業株式会社のスプリンクラー選定士・浅野です。



以前、弊社では「分解マニア」という本の取材を受けたことがあります。

51-djzlc1hl

「船」や「映画館」などジャンルに問わず、内部がどうなっているかを書いている本です。



弊社は「スプリンクラー」を担当しました。



グランドでさみしげに(?)くるくるまわりながら散水をするスプリンクラー。

P1040840

地中に埋まっているため、多くの人がどんなものかを見る機会がありません。



そこで今日はその解説をしようと思います。





大きさはさまざまですが、ズラッと並べるとこんな感じです。

%e5%9b%b32





上記の写真はわかりやすいように蓋が持ち上がって

内部のスプリンクラーが見えるような画像ですね。



通常はこんな感じで蓋が閉まっています。

神奈川県立多摩高等学校 ZR2台交換 034

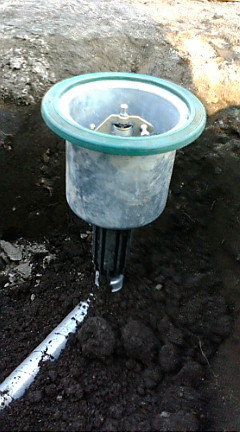

これを地面に埋まっている配管につなぎます。







1





きれいにバランスをとらないと曲がって飛んでしまうんです。

20071221151254
20071221151254

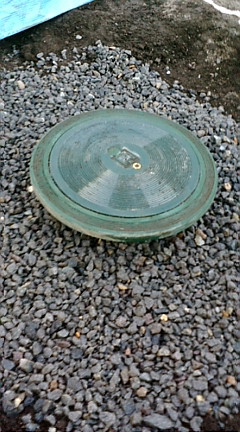

そして上部は砂利を入れて、水はけを良くします。

20071221155837
20071221155837

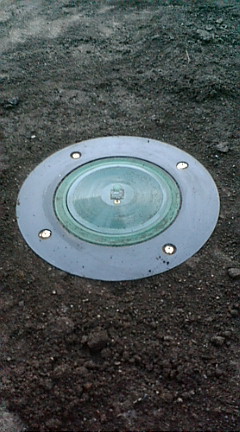

そして「土砂防止リング」を装着。









20071221161618
20071221161618

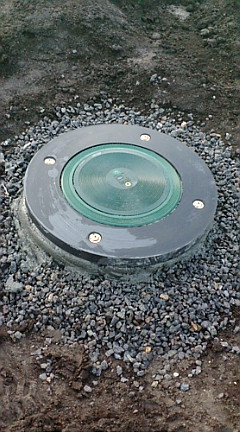

モルタルでしっかり固定します。



20071221163321
20071221163321

できあがり!



こんな感じです。



ちなみに切断図としてはこのようなイメージです。



pop-up0008-s



水が流れてくると、その水圧で、内部のスプリンクラーが押されて

浮き上がります。



そして上部のアームに水があたりカタカタと動いた反発の力を

使って回転させます。



水を止めるとバネの力で引き戻されていくという仕組みです。



スプリンクラーの内部の仕組み、いかがでしたでしょうか?



どんなに暑い日でも。寒い日でも。



みなさんのために日々がんばっているスプリンクラー。



たまに見てあげてくださいね。

DSCF0797



こちらにポップアップスプリンクラーについて詳しい説明が

ありますのでご覧くださいね。
