スプリンクラーの設計のやり方の秘密とは?


三光産業株式会社のスプリンクラー選定士・浅野です。
スプリンクラーの機種を選んだり、
設置場所を決めるときには注意が必要です。





うまくやらないとまき残しが出ることが
あります。







効果的な散水を行うために重要なポイントは、
一にも二にも「設計」です。


今日お話するのは「設計値と実勢値」の違いに
ついてお話します。




スプリンクラーの各機種にはどのメーカーのものにも
必ず「性能表」が示されています。


必要な「水圧」と「水量」と「飛距離」の3つの数値です。


メーカーによって散水飛距離を
「半径」で記載しているところと「直径」で記載している
ところがあるので注意が必要です。






又、「散水飛距離」は工場内での無風検査値が
記載されています。







完全無風で、しかも霧のような細かい粒子が到達したところも
「散水飛距離」として記載されています。


ところが現場では、
風は必ず吹いています。(風が強い時に散水することが多いくらいです)





きれいな円を描いて散水されることは珍しく、
風に抑えられ、歪んだ円を描きながら散水されることが
多いのです。

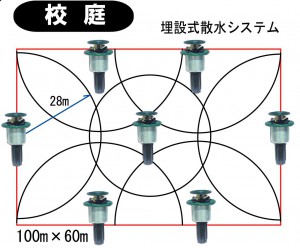

なので必ず、散水飛距離を記した円を下記のように
クロスさせて設計すると、現場ではいいあんばいに
まき残すことなく全体が湿ります。







このようなイメージで散水飛距離の線を書いて
スプリンクラーの設置場所を決めてください。



1


概ね2割程度がクロスするとムラなく
散水されます。


設計者の方はご注意くださいね。
