暑さ対策用に屋根散水冷却が選ばれるワケ


三光産業株式会社の散水プランナー・真辺です。



すっかり秋になりましたね。
35度を超えるような暑さの続いた

毎日がウソのようです。





今年は忙しかったですねぇ。





この春に、

創業60年以上を誇る老舗の印刷会社

(株)千代田グラビアさんの潮来工場へ、

屋根散水システムを設置しました。



「なんで屋根の上に散水するの?
砂ホコリも出ないし、植物もないのに??」



って思う人もいるかもしれませんね。



ちょっと説明しますと、

工場のような広い建物ですと、

夏の日差しによって、熱がこもり、

屋内がサウナのような状態に

なってしまいます。







そこで屋根に散水することによって、

室温の上昇を抑える暑さ対策用なんです。





弊社は、このシステムを
15年以上前から研究を進めて、
提供していました。

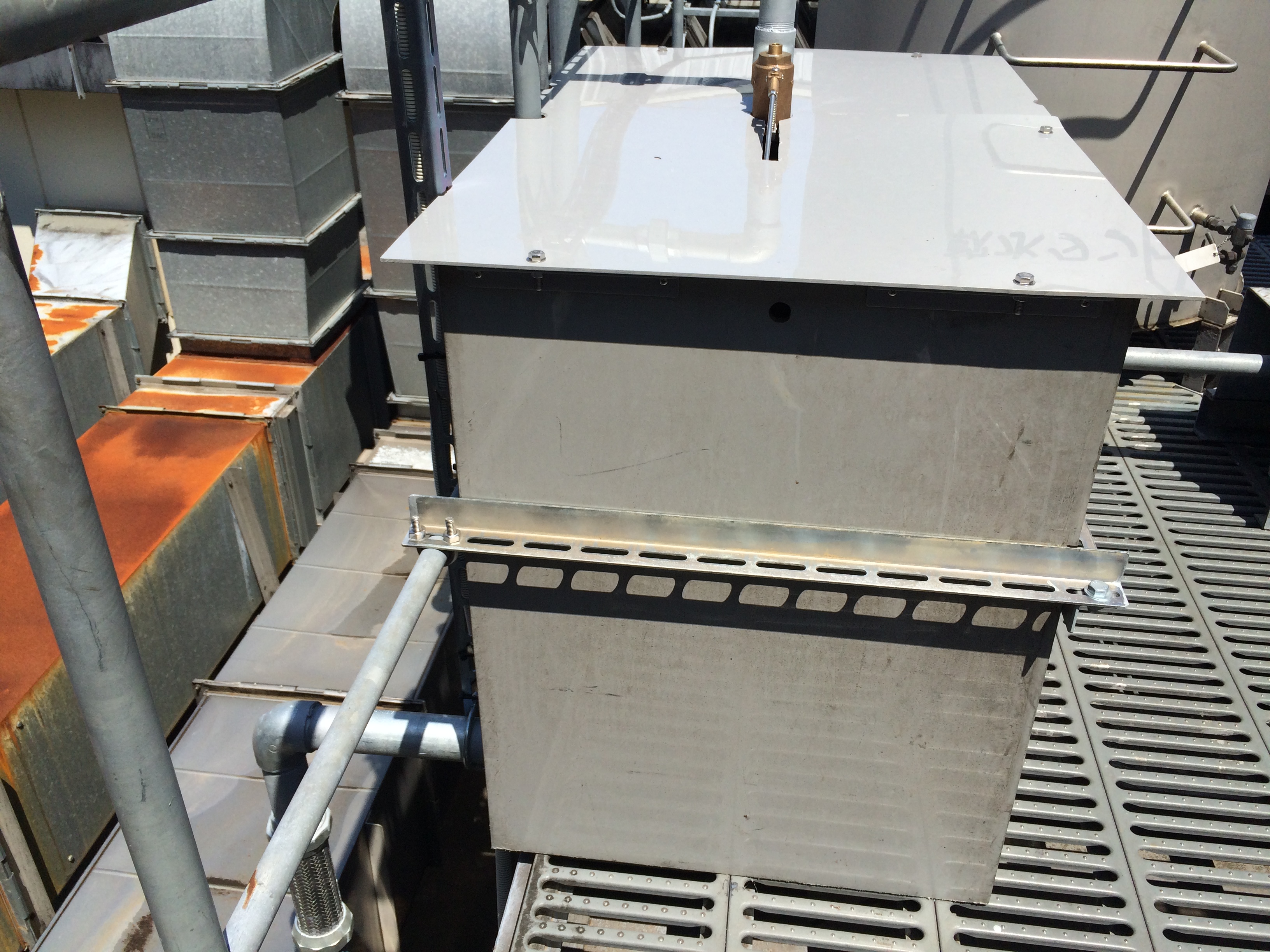

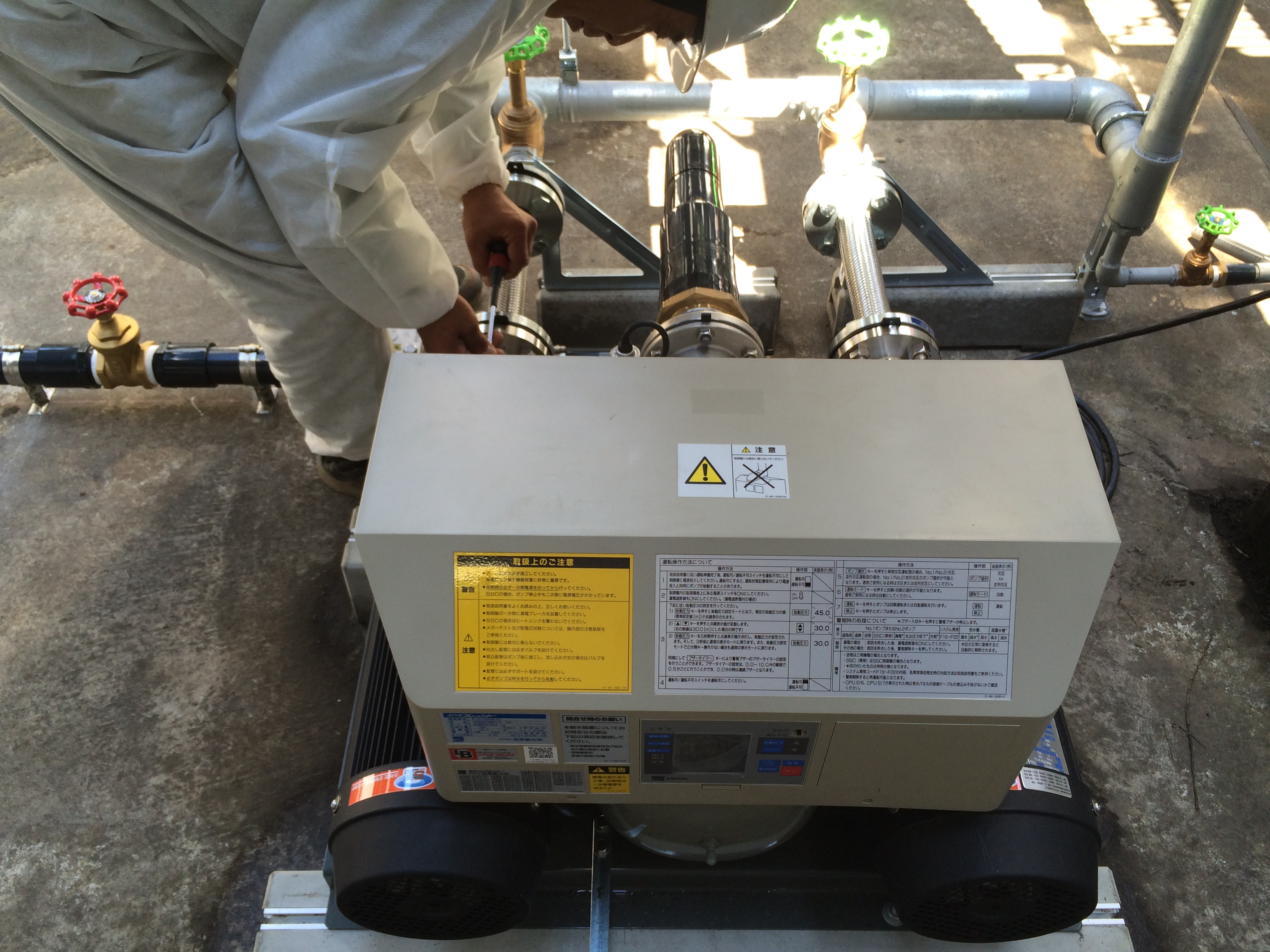

まず、貯水槽とポンプを設置。

千代田グラビヤ 屋根散水 画像 (12) 千代田グラビヤ 屋根散水 画像 (14)

これは、人間に例えるならば心臓みたいなものですね。





血液を体全体に送り込むみたいに、ここから水を

送り込みます。

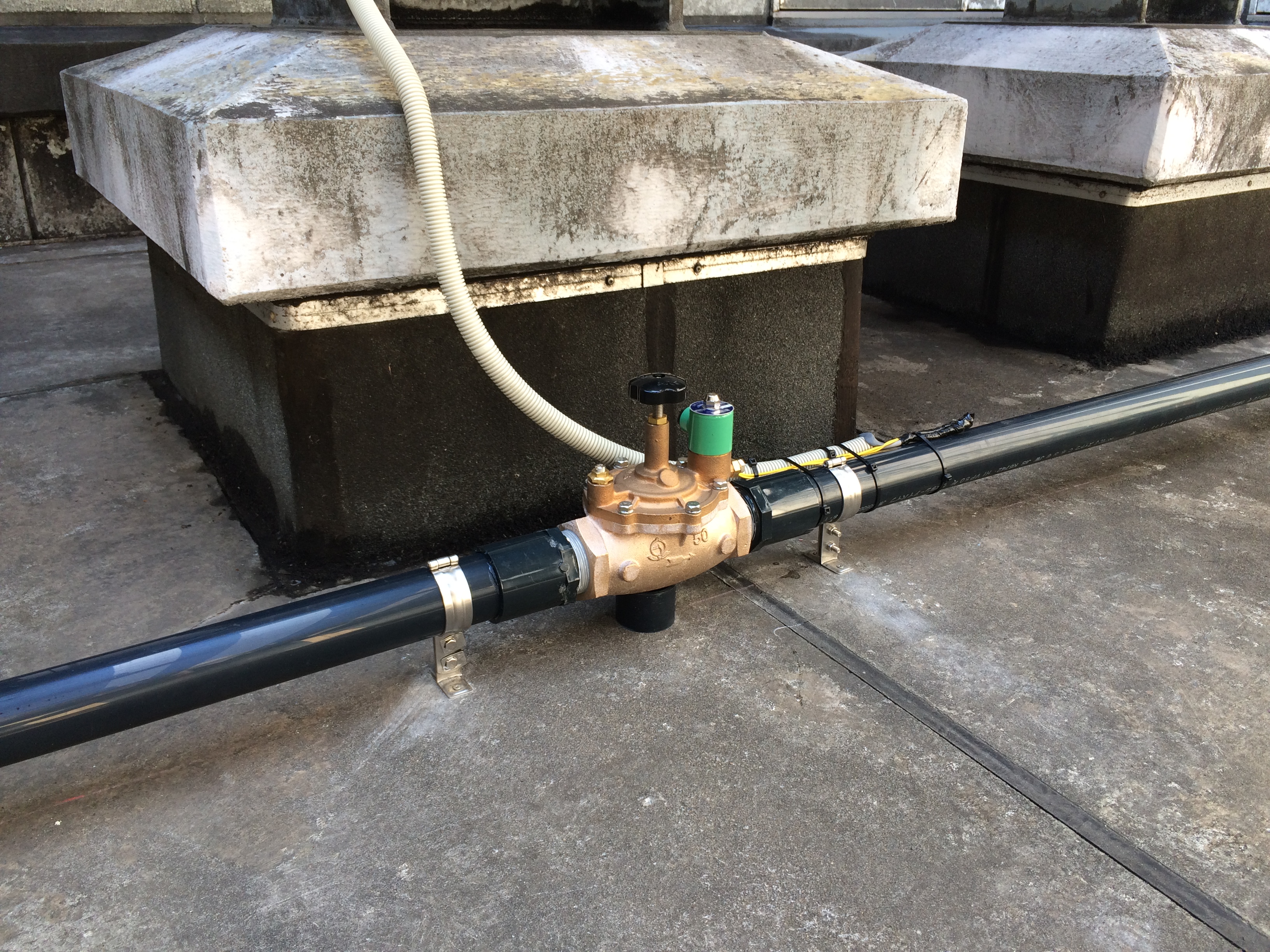

そしてこれが屋根散水用の電磁弁SV-4です。

千代田グラビヤ 屋根散水 画像 (5)

これは自動散水には欠かせないアイテムで、
電気が流れると弁が空いてお水が流れる
仕組みになっています。





そしてこちらが

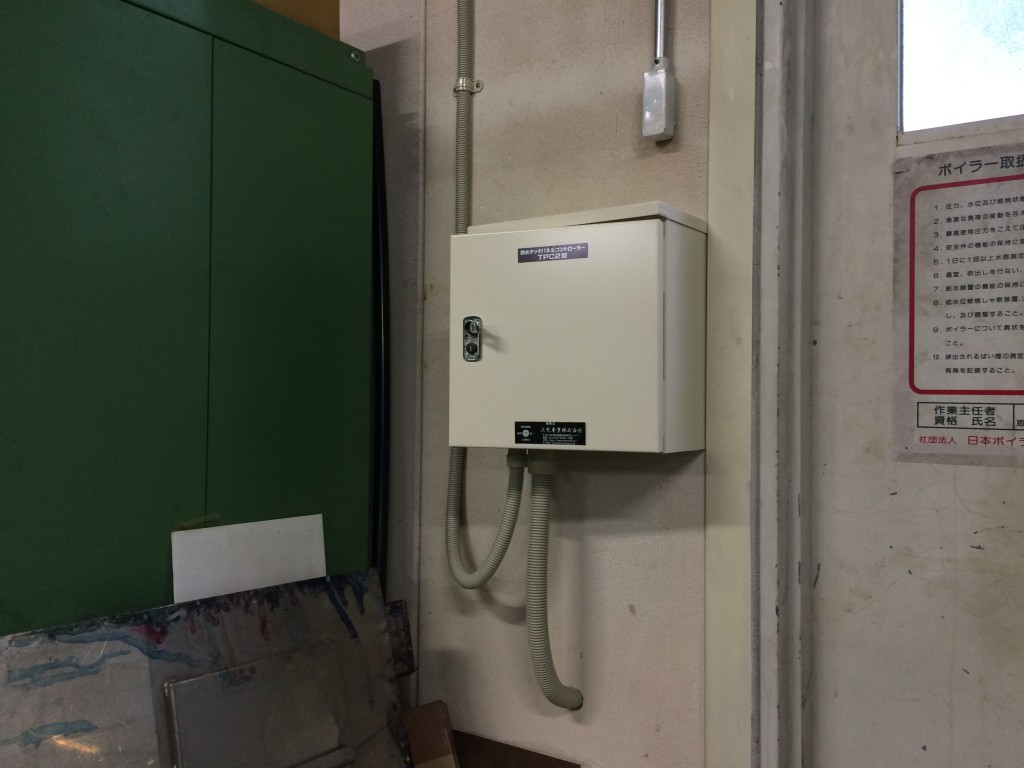

屋根散水専用に開発した散水タッチパネルコントローラーTPC2型です。

千代田グラビヤ 屋根散水 画像 (2)

人間で例えるならば「脳」ですね。





ここから送り出す信号で、

先ほどの電磁弁を開閉する信号を送ります。





この制御盤の最大の特徴は、簡単に操作ができること。





スマホ感覚で、「見ればなんとなく操作方法がわかる」

ような画面になっています。





10分散水したら、10分休憩。また10分散水して・・・のように間欠作動が
できる優れモノです。





「タイマーセットしておくと雨の日でも散水しちゃうんじゃないですか?」



という質問が来そうですね。

大丈夫です。

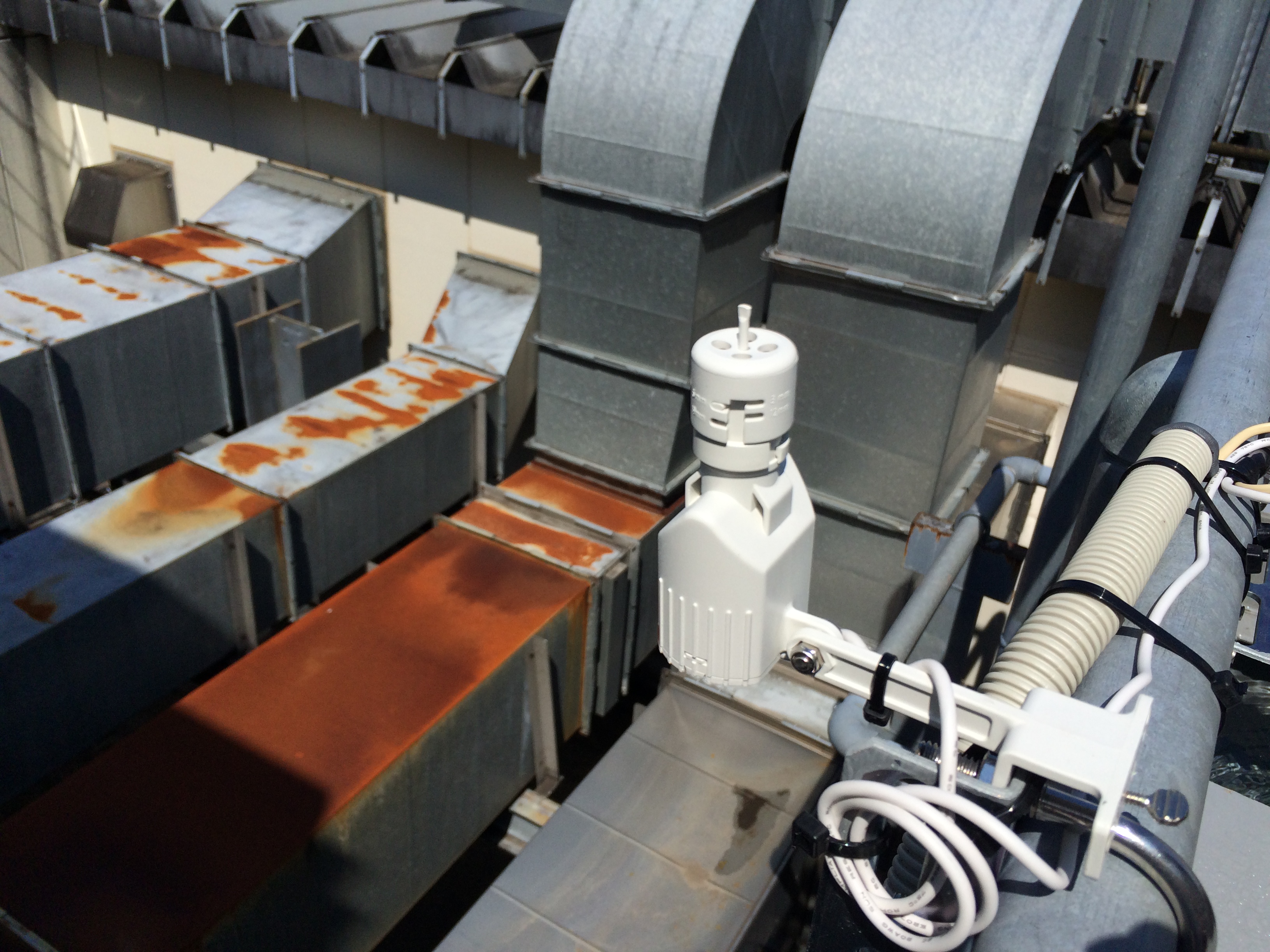

このような「レインセンサー」があります。



雨を感知するとタイマーをキャンセルしてくれる優れものなんです。

千代田グラビヤ 屋根散水 画像 (36)

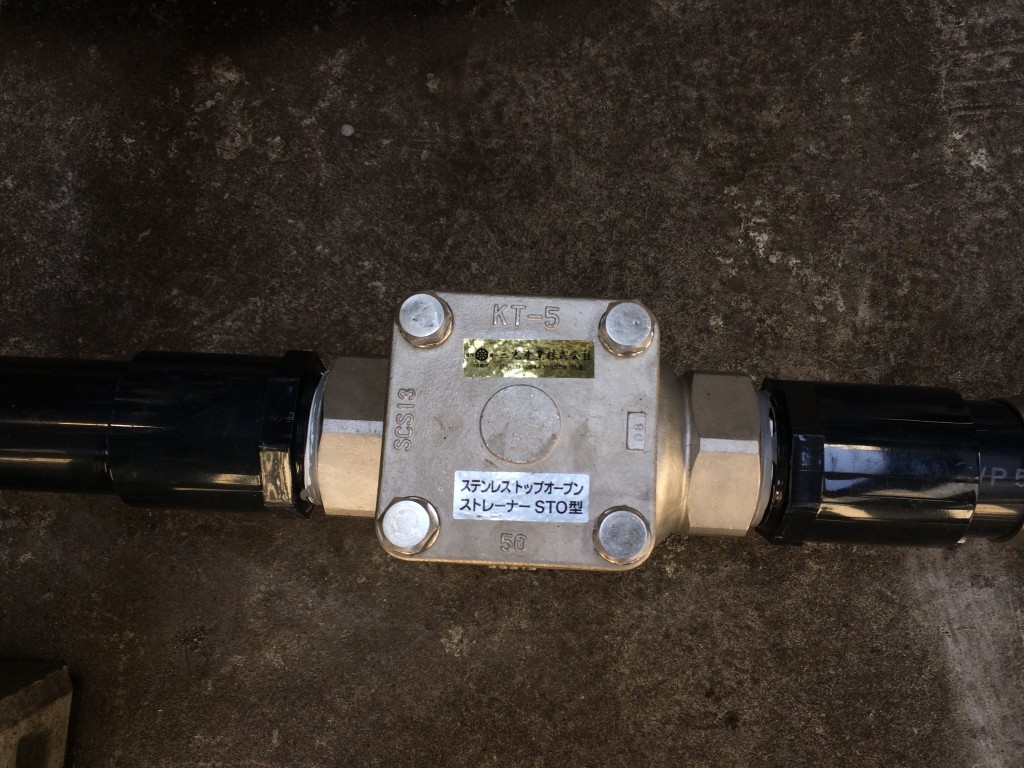

そしてこちらが「ステンレス・トップオープンストレーナー」です。

千代田グラビヤ 屋根散水 画像 (16)

配管の中を流れる水に含まれているゴミはここで取り除きます。

茶こしをイメージしてもらうとわかりやすいかもです。

これを設置しないと、長年使用したとき、

水の中に含まれている微妙なゴミが溜まって

故障を起こしてしまいます。



こういうところをユーザーさんは見落としがちなんですよね。

ステンレス・トップオープンストレーナーの優れたところは、

上部のボルトを外せば簡単に中のストレーナーを掃除する

ことができることです。

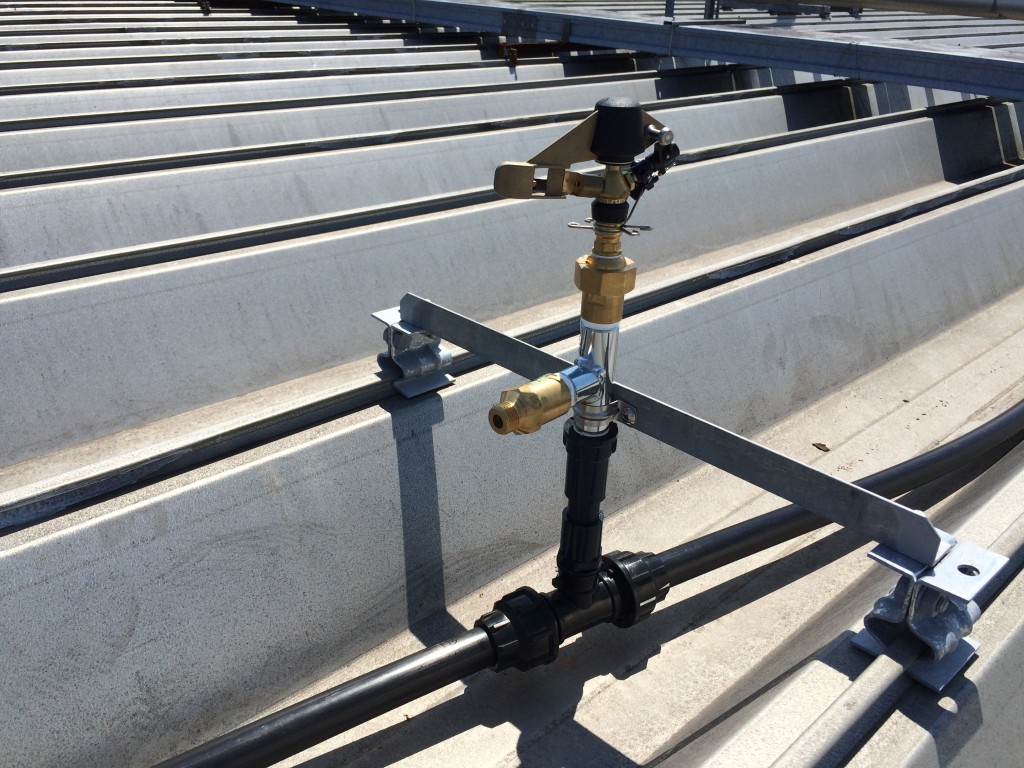

そしてこれが屋根散水用に開発された屋根用スプリンクラー TBJ-ZA7型です。

千代田グラビヤ 屋根散水 画像 (20)
回転しながら、水が飛び出し、

キレイに屋根の表面を濡らします。



屋根の微妙な傾斜に合わせた角度に設定できます。

横に突き出したおちょぼ口の部分は、

散水を終えると自動的にスプリンクラー内部の水を

排出する「自動排水弁」です。

これがセットになっている優れもの。



当社だけのオリジナルなんです。

スプリンクラー内部に水が溜まり続けていると、

ゴミが付着して回転しなくなったり、

冬季には凍結破損を起こしてしまう恐れがあります。

このモデルを設置しておくと、その心配がなくなります。

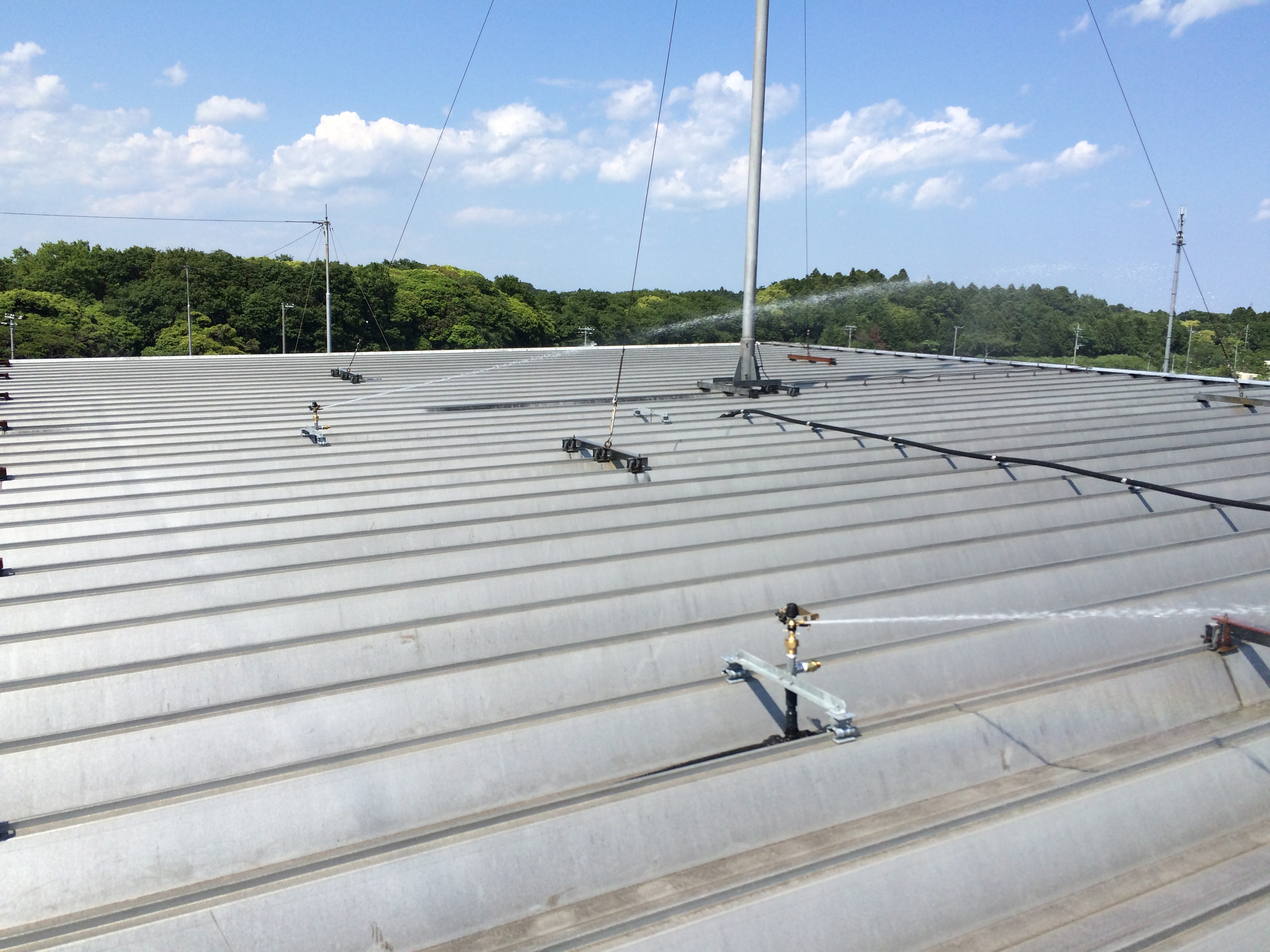

実際に散水してみるとこんな感じです。

千代田グラビヤ 屋根散水 画像 (32)



ぐるぐる回転しながら全体を効率よく散水します。





動画が見たい方はコチラをご覧下さいね。

ウソじゃないのがわかりますので。



先日、使った感想をお聞きしたところ、



「屋内が涼しくなった」

「電気代が安くなったようです!」





とおっしゃってました。





打ち合わせのときから、効果の程を

細かく質問されましたが、

担当さんがよろこんでくださったのは

何よりうれしいです。





長くなりましたのでつづきは後日!



お読みいただいてありがとうございます。



真辺
